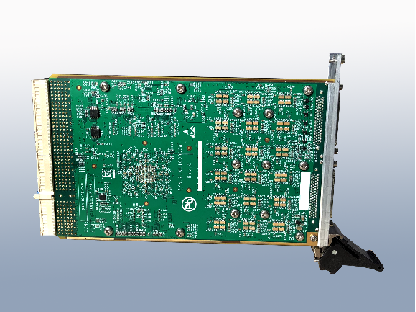

UI-X6920是個高密度高速100MHz的PXI數字板， 是個特有的專業性板卡，專業面對數字類的測試, 能用來測試大量的數字混合芯片.

      板卡有一個Sequencer Pattern Generator ，功能上類似于一個32通道的ATE測試機. 它可以通過擴展的方式擴展到512通道. 每個pin有1ns的沿精度，每個pin都有pmu，能夠進行DC/AC參數測試.

     Each每個數字通道都是獨立可編程的，支持 drive hi, drive lo, sense hi, sense lo, and load value. 另外，每個通道的PMU功能，可以支持DUT (device under test)的DC并測

     UI-X6920支持大容量的pattern memory，每個pin有64 Mb的容量，可以用于動態采集. 板卡支持激勵/響應和實時比較模式的工作模式，可以通過自帶的大容量test pattern完成最大的測試效率

     UI-X6920的timing generator支持4個timing phases和 4個windows，可以獨立進行drive和sense. 每個phase和 window包括2個timing沿assert/deassert和一個獨立的open window/close window. 這4個phases和windows能用于指定通道的edge timing功能. 每個phase/window有64個獨立的time set ，每個sequence都可以獨立自定義. 另外，支持多種數據格式, 包括NRZ,R0, RZ,RC ,SBC. 這些數據格式可以指定不同的通道.

      板卡采用per pin per site的架構, 具有ATE的功能測試能力,同時支持豐富的軟件開發,UI-X6920數字IO板卡能給大部分用戶在芯片測試上帶來的成本優勢，該板卡可以和其他PXI板卡一起配合使用，組成PXI的測試解決方案，例如RF，SMU和Mixed-signal cards等，能夠針對大量的芯片測試應用，例如 MCU, Sensors, RF ICs,  PMICs,和多功能IC等

  特點

標準PXI總線產品

100MHz 測試速率

32個I/O通道，每通道PMU

系統可擴展至512通道

drive/sense量程從-1.5V到+6.5V

任意pin可設任意site

每通道Per-pin timing功能，輸入輸出雙向功能

通道DC功能和PMU功能

64個timing sets具有timing動態變換功能

每通道64Mb內存

支持Windows7/10操作系統

支持LabView和LabWindows

支持主/從架構通信模式

目標應用

半導體測試

ASIC測試

高速測試/發送期望對比測試/ 仿真測試

ATE 數字測試

LED/激光二極管

太陽能電池

晶體管

汽車測試

航空航天

功率器件

傳感器/物聯網
